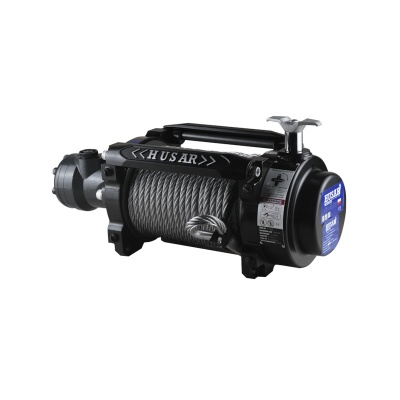

BST H 18000 Lbs Hidrauliskā vinča HUSAR

Hidrauliskā vinča ar lielu vilkšanas jaudu, precīzi kontrolējamu hidraulisko piedziņu un izturīgu, pret koroziju noturīgu tērauda konstrukciju ir paredzēta drošam un efektīvam darbam būvniecībā, smagajā rūpniecībā un citos paaugstinātas slodzes apstākļos.

BST H 18000 lbs – Tehniskās specifikācijas:

Vilkšanas jauda (viens troses slānis): 18000 lbs (8165 kg)
Motora darba tilpums: 80 ml/apgr.
Eļļas plūsma: 5–65 L/min
Spiediens: 13 MPa
Pārnesums: 2 pakāpju planetārais
Pārnesuma attiecība: 34:1
Trose: 26,5 m × 12 mm
Svars: 69 kg
Izmēri: 544 mm × 255 mm × 262 mm
Montāžas skrūvju izvietojums: 254 mm × 114,3 mm (8 × M14)
Troses vadotne: 4 virzienu rullīšu vadotne


Troses ātrums un motora strāva (1. kārta):

1.pozīcija – slodze: 0 lbs (0 kg), troses ātrums: 0,5 m/min, eļļas spiediens: 290,1 PSI, eļļas plūsma: 5 l/min
2.pozīcija – slodze: 10 000 lbs (4 536 kg), troses ātrums: 2 m/min, eļļas spiediens: 1 261,8 PSI, eļļas plūsma: 10 l/min
3.pozīcija – slodze: 12 000 lbs (5 443 kg), troses ātrums: 3 m/min, eļļas spiediens: 1 450,3 PSI, eļļas plūsma: 20 l/min
4.pozīcija – slodze: 15 000 lbs (6 843 kg), troses ātrums: 5,5 m/min, eļļas spiediens: 1 775,2 PSI, eļļas plūsma: 30 l/min
5.pozīcija – slodze: 18 000 lbs (8 165 kg), troses ātrums: 6 m/min, eļļas spiediens: 1 885,4 PSI, eļļas plūsma: 60 l/min

Vilces spēks un troses ietilpība:

1.kārta – vilces spēks: 8 165 kg (18 000 lbs), troses ietilpība: 5,5 m
2.kārta – vilces spēks: 5 498 kg (12 120 lbs), troses ietilpība: 12,4 m
3.kārta – vilces spēks: 4 612 kg (10 168 lbs), troses ietilpība: 20,1 m
4.kārta – vilces spēks: 3 972 kg (8 757 lbs), troses ietilpība: 26,5 m
